Hệ Thống Báo Cháy Tự Động Gồm Những Thiết Bị Gì? Cấu Tạo Chi Tiết A - Z

Lượt đọc: 140

Hệ thống báo cháy tự động là gì và nguyên lý hoạt động?

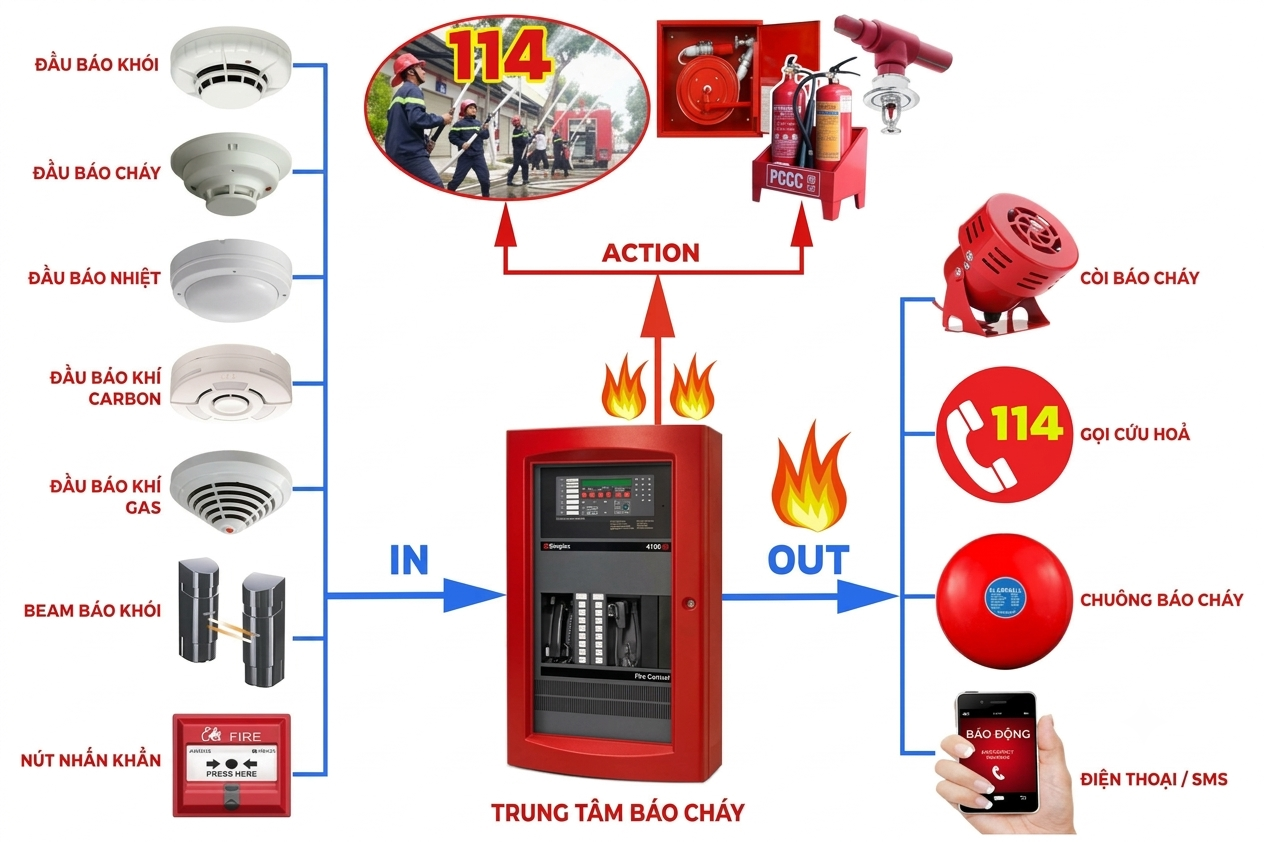

Hệ thống báo cháy là gì? Cấu tạo, sơ đồ & nguyên lý hoạt động

Hệ thống báo cháy tự động là một tập hợp các thiết bị điện tử được kết nối liên động với nhau, có nhiệm vụ tự động phát hiện các dấu hiệu cháy (khói, sự gia tăng nhiệt độ, ngọn lửa) và phát ra tín hiệu cảnh báo bằng âm thanh, ánh sáng để con người kịp thời sơ tán và chữa cháy.

Nguyên lý hoạt động cơ bản: Khi có sự cố cháy nổ bùng phát, các hiện tượng vật lý như khói hoặc nhiệt độ cao sẽ tác động lên các Thiết bị đầu vào (Cảm biến). Cảm biến biến đổi các hiện tượng này thành tín hiệu điện và truyền về Tủ trung tâm báo cháy. Tủ trung tâm xử lý dữ liệu, xác định vị trí cháy và lập tức kích hoạt các Thiết bị đầu ra (kéo chuông còi báo động, phát tín hiệu liên động ngắt điện, bật quạt hút khói).

Cấu tạo 3 nhóm thiết bị bắt buộc trong hệ thống báo cháy

Một hệ thống báo cháy tự động tiêu chuẩn được cấu thành từ 3 nhóm thiết bị chính:

Nhóm 1: Thiết bị đầu vào (Cảm biến thu thập tín hiệu)

Đây là nhóm thiết bị đóng vai trò "mắt thần" giúp phát hiện đám cháy ngay từ khi mới manh nha:

Đầu báo khói, nhiệt - PCCC Tran Sang - dungcupccc.com - chuachay114.com - pccctransang.com

Đầu báo khói (Smoke Detector): Là thiết bị phổ biến nhất.
- Đầu báo khói quang học: Sử dụng nguyên lý tán xạ ánh sáng để phát hiện khói trong phòng ngủ, văn phòng, hành lang.
- Đầu báo khói Beam (Dạng tia chiếu): Dùng cho kho hàng, nhà xưởng có trần cao từ 6m - 12m.
Đầu báo nhiệt (Heat Detector):
- Đầu báo nhiệt cố định: Kích hoạt khi nhiệt độ môi trường vượt ngưỡng cài đặt (thường là 57°C hoặc 68°C).
- Đầu báo nhiệt gia tăng: Kích hoạt khi nhiệt độ tăng nhanh đột ngột (tăng từ 8°C - 10°C trong 1 phút). Dùng cho nhà bếp, garage, xưởng cơ khí.
Đầu báo lửa (Flame Detector): Phát hiện tia cực tím/hồng ngoại từ ngọn lửa bùng phát. Dùng cho kho nhiên liệu, trạm xăng.

Đầu báo lửa 3 tia hồng ngoại IR3 Flame Detector RFD-3000X - Camera quan sát, camera quan sát qua mạng, camera quan sát 3G, camera quan sát qua điện thoại, camera quan

Nút ấn báo cháy khẩn cấp (Manual Call Point): Được lắp dọc hành lang, gần cửa thoát hiểm. Cho phép con người chủ động đập kính/ấn nút để báo động ngay khi phát hiện ra cháy bằng mắt thường.

HƯỚNG DẪN SỬ DỤNG NÚT NHẤN BÁO CHÁY KHẨN CẤP

Nhóm 2: Thiết bị trung tâm (Bộ não xử lý điều khiển)

Tủ trung tâm báo cháy (Fire Alarm Control Panel): Bao gồm bo mạch vi xử lý chính, màn hình hiển thị (LCD/LED), bộ biến áp nguồn điện lưới, bàn phím điều khiển và bình ắc quy dự phòng (đảm bảo tủ hoạt động liên tục 24 tiếng khi cúp điện).
Tủ trung tâm nhận tín hiệu từ thiết bị đầu vào, hiển thị chính xác vị trí cháy và phát lệnh điều khiển đến toàn bộ thiết bị đầu ra.

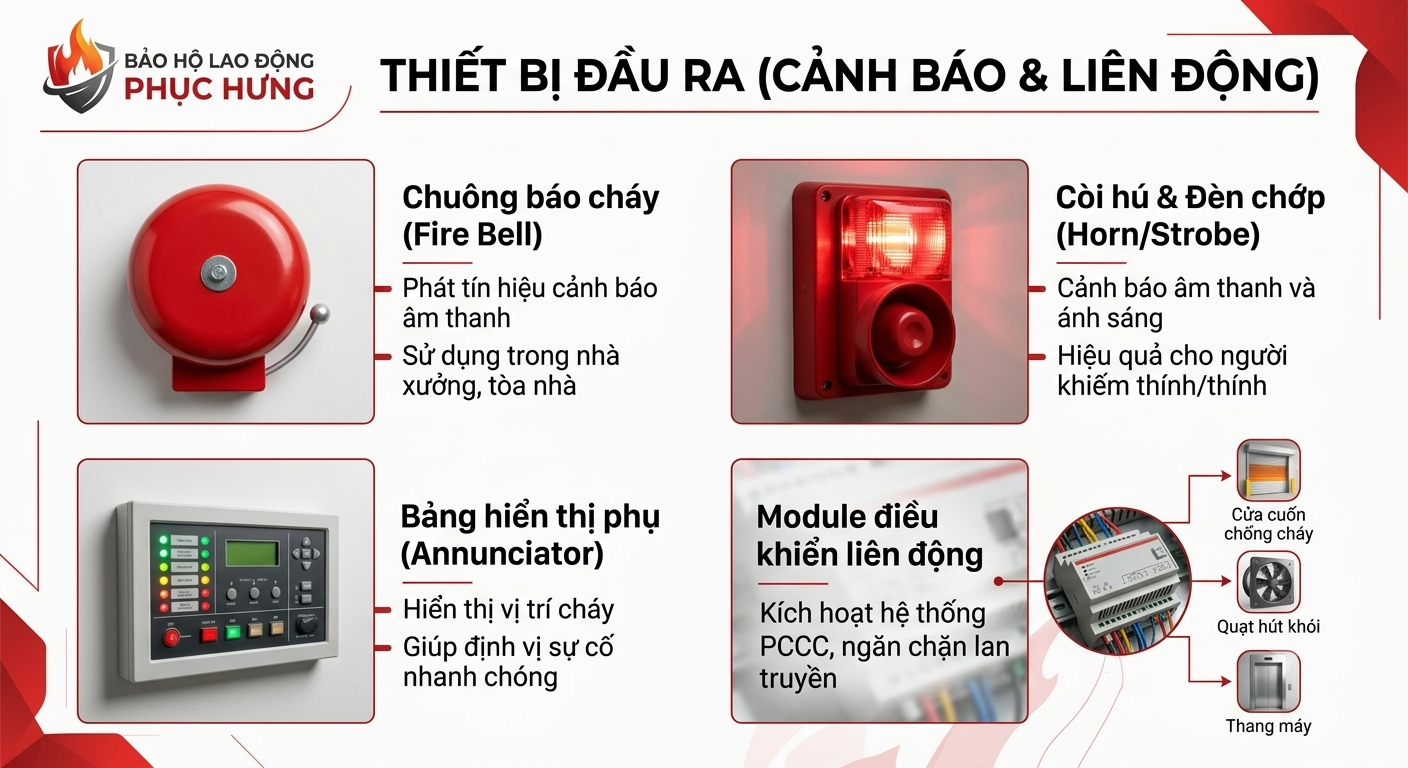

Nhóm 3: Thiết bị đầu ra (Phát tín hiệu cảnh báo & Liên động)

Chuông báo cháy (Fire Bell): Phát ra âm thanh đanh, vang xa để báo động toàn tòa nhà.
Còi hú & Đèn chớp báo cháy (Horn/Strobe): Vừa phát âm thanh cường độ cao vừa phát ánh sáng nhấp nháy đỏ, hỗ trợ người khiếm thính hoặc khu vực nhiều tiếng ồn nhà máy.
Bảng hiển thị phụ (Annunciator): Đặt tại quầy lễ tân hoặc phòng bảo vệ để lực lượng cứu hộ dễ dàng quan sát sơ đồ vị trí cháy.
Module điều khiển liên động (Control Module): Phát lệnh ngắt hệ thống điện lưới, hạ cửa cuốn chống cháy ngăn lửa, điều khiển quạt tăng áp buồng thang bộ, quạt hút khói mái và đưa hệ thống thang máy về tầng trệt.
